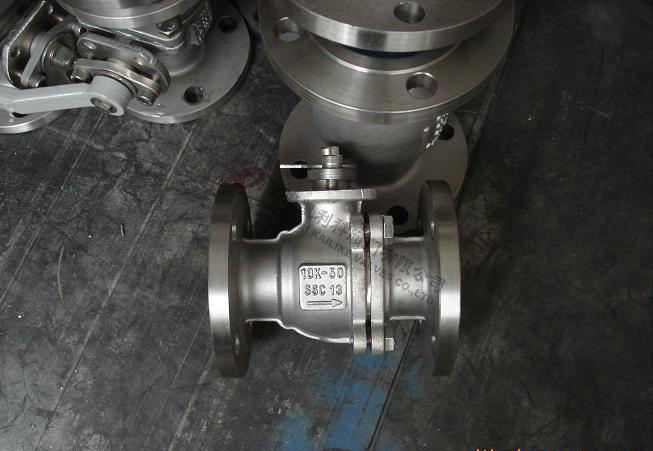

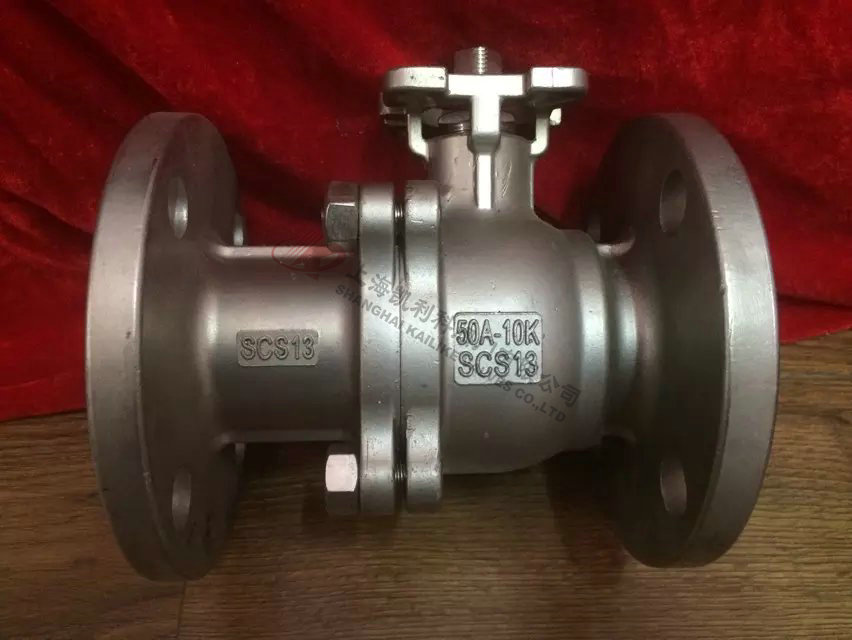

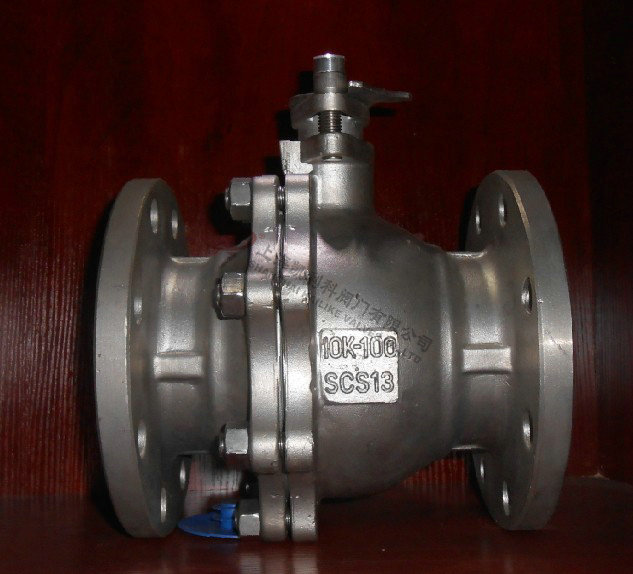

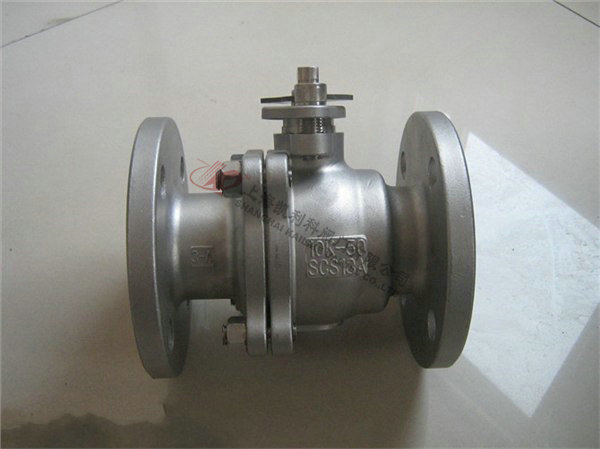

Q41F日標球閥

Q41F日標球閥主要用于截?cái)嗷蚪油ń橘|(zhì)，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。

產品名稱：	日標球閥	產品型號：	Q41F
公稱通徑：	DN15～DN250	結構形式：	球形
公稱壓力：	10K-20K	連接方式：	法蘭
適用溫度：	-20～+100℃～+550℃	驅動方式：	手動、蝸輪、氣動、電動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽、燃?xì)狻怏w及腐蝕性液體等	生產廠家：	上海凱利科閥門有限公司

產品說明

Q41F日標球閥主要用于截?cái)嗷蚪油ń橘|(zhì)，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。

產品標準

設計與制造按ANSI B16.34，JIS 2071
結構長度按JIS B2002
法蘭連接尺寸按JIS B2212，2214
檢驗按JIS B2003

試驗壓力

試驗項目		殼體試驗	密封試驗	上密封試驗	氣密封試驗
介質		水			氣
單位		MPa	MPa	MPa	MPa
公稱壓力	10K	2.4	1.5	1.5	0.5-0.7
公稱壓力	20K	5.8	4.0	4.0	0.5-0.7

主要零件材料

名稱	材料
閥體閥蓋	A216WCB	A352 LCB	A217 WC6	A217 WC9	A217C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
球體	A182 F6	A182 F304
閥桿	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
手柄	KTH350-10
螺柱	A193-B7 A320-L7 A193-B8
螺母	A194-2H A194-7 A194-8

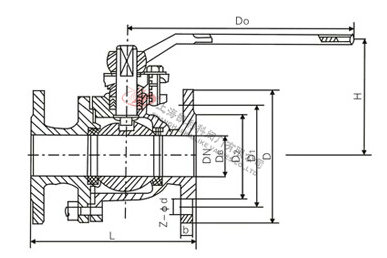

外形結構圖

日標10K主要連接尺寸

型號	規格 (mm)		尺寸 (mm)
型號	inch	DN	L	D	D1	D2	b	z-Φd	H	D0
Q410F/Y-10K Q341F/Y-10K Q641F/Y-10K	1/2″	15	108	95	70	52	12	4-Φ15	68	115
	3/4″	20	117	100	75	58	14	4-Φ15	75	130
	1″	25	127	125	90	70	14	4-Φ19	85	150
	11/4″	32	140	135	100	80	16	4-Φ19	96	190
	11/2″	40	165	140	105	85	16	4-Φ19	107	230
	2″	50	178	155	120	100	16	4-Φ19	118	240
	21/2″	65	190	175	140	120	18	4-Φ19	145	280
	3″	80	203	185	150	130	18	8-Φ19	160	310
	4″	100	229	210	175	155	18	8-Φ19	185	330
	5″	125	356	250	210	185	20	8-Φ23	230	600
	6″	150	394	280	240	215	22	8-Φ23	260	800
	8″	200	457	330	290	265	22	12-Φ23	310	1000
	10″	250	533	400	355	325	24	12-Φ25	350	1200

日標20K主要連接尺寸

型號	規格		尺寸 (mm)
型號	inch	DN	L	D	D1	D2	b	z-Φd	H	D0
Q41F/Y-20K Q341F/Y-20K Q641F/Y-20K	1/2″	15	140	95	70	52	14	4-Φ15	72	115
	3/4″	20	152	100	75	58	16	4-Φ15	75	130
	1″	25	165	125	90	70	16	4-Φ19	85	150
	11/4″	32	178	135	100	80	18	4-Φ19	95	190
	11/2″	40	190	140	105	85	18	4-Φ19	110	230
	2″	50	216	155	120	100	22	8-Φ19	120	240
	21/2″	65	241	175	140	120	24	4-Φ19	150	280
	3″	80	283	200	160	135	26	8-Φ23	165	310
	4″	100	305	225	185	160	28	8-Φ23	190	330
	5″	125	381	270	225	195	30	8-Φ25	240	600
	6″	150	403	305	260	230	32	12-Φ25	270	800
	8″	200	502	350	305	275	34	12-Φ25	315	1000
	10″	250	568	430	380	345	34	12-Φ27	380	1200

聲明：【Q41F日標球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q41F日標球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
